OKW: Control-Knobs Drehknöpfe mit hohem Bedienkomfort

Die neuen CONTROL-KNOBS verfügen über eine Grifffläche aus Soft-Touch-Material: einfach zu greifen, angenehm in der Haptik, ergonomisch zu bedienen. Ihr hochwertiges Erscheinungsbild, bei Bedarf beleuchtet, zeichnet die fortschrittliche Drehknopfreihe als das zentrale Element menügesteuerter Interfaces aus.

  • hohe Griffigkeit mit Anti-Rutsch-Effekt durch Soft-Touch
  • innovatives Drehknopfdesign in zwei Kunststoff-Komponenten hart/weich:
    Knopfgrundkörper aus hochwertigem PC, ummantelt von einem weichen TPE-Material mit funktionaler Rillenoptik

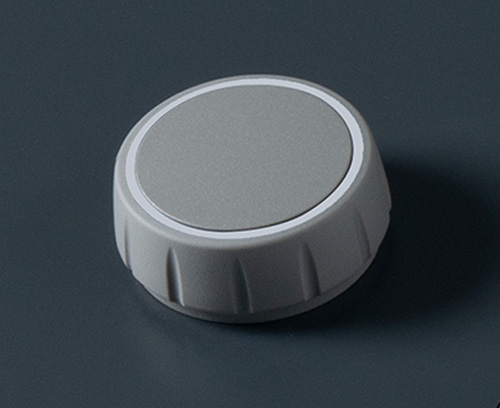

  • erhältlich in zwei Knopfgrößen ø 36 mm und ø 46 mm, jeweils in 2 TPE-Standardfarben (nero und vulkan)

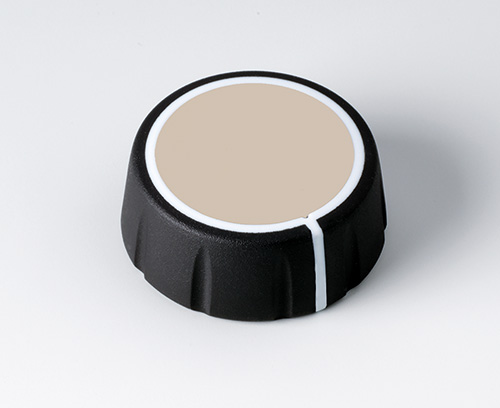

  • CONTROL-KNOBS ohne/mit seitlicher Zeigerlinie zur Feinskalierung
  • CONTROL-KNOBS ohne/mit optionaler LED-Beleuchtung
  • Beleuchtungsoptionen:

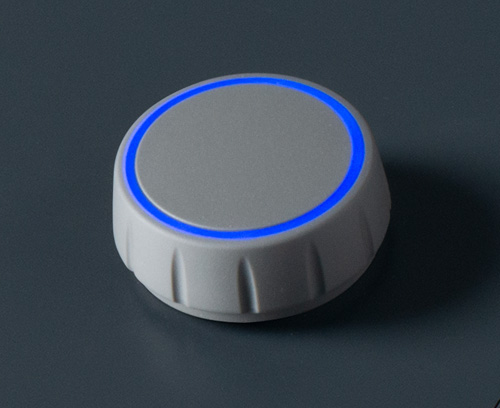

    – Ringoptik auf der Deckfläche

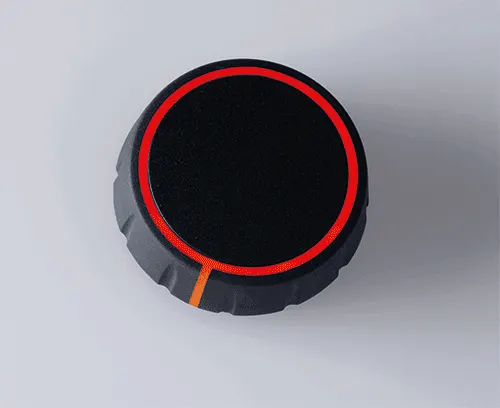

    – Ringoptik auf der Deckfläche mit seitlicher Zeigerlinie
  • Bitte bestellen Sie zusätzlich zum optional beleuchtbaren CONTROL-KNOBS
    auch den Sockel sowie die LED-Beleuchtung, siehe Zubehör.
  • Beleuchtung erfolgt mit moderner, energiesparender SMD-LED-Technik für Netzteile mit 5 V;
    RGB-LEDs ermöglichen individuelle Lichtergebnisse
  • konzipiert als Bedienelemente mit Drehfunktion und mit entsprechendem Drehimpulsgeber auch mit Tippfunktion
    für menügesteuerte Benutzeroberflächen großvolumiger Geräte.

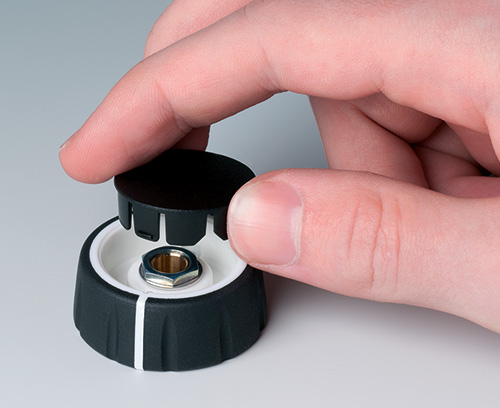

  • bewährtes Spannzangensystem mit sicherem Sitz auf der Achse
  • max. Drehmoment: Montage = 1,5 Nm, Funktion = 1,2 Nm
Knopf-Größen Achsbohrungen
ø 36 mm 6 mm, 1/4″ (6,35 mm)
ø 46 mm 6 mm, 1/4″ (6,35 mm)

Mindestbestandteile für einen CONTROL-KNOBS unbeleuchtet:
1 CONTROL-KNOBS, 1 Deckel – bei Bedarf ist auch der Sockel kombinierbar (Zubehör)

Mindestbestandteile für einen CONTROL-KNOBS mit LED-Beleuchtung:
1 CONTROL-KNOBS in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel, 1 LED-Beleuchtung (RBG Backlight)

Designer-Statement

„Eine runde Sache – moderne Drehknöpfe, welche angenehm zu greifen sind, mit denen sich Prozesse sicher regeln bzw. kontrollieren lassen und die einen festen Platz in der Benutzeroberfläche eines modernen Produktes haben sollten.
Wenn es darauf ankommt, können diese Drehknöpfe auch an ungünstigen Orten und unter widrigen Umständen eine gute Bedienung ihrer Produkte gewährleisten – robust in der Erscheinung und präzise in Ihrer Funktion.
Man wird die CONTROL-KNOBS einfach finden. Die leuchtenden Linien signalisieren Ort, Status und Position der gesuchten Funktion. Mit und ohne Handschuh, die haptische Struktur und das angenehme Material der Grifffläche bringen das notwendige Drehmoment sicher auf die Knopfachse – und das in jeglicher Anwendungssituation.“
Martin Nußberger, polyform Industrie Design

  • Video
  • Anwendungsbeispiele

Anwendungsbereiche

Für Drehpotentiometer oder Drehimpulsgeber mit runden Wellenenden nach DIN 41591, auch mit Tippfunktion.

  • Mess- und Regeltechnik
  • Medizin- und Labortechnik
  • Wellness
  • Health Care
  • Heizungs- und Klimatechnik
  • Kommunikation
  • Building
  • Smart Factory
